Zawory regulujące ciśnienie
Zawory regulujące ciśnienie: redukcyjne, upustowe, utrzymujące ciśnienie oraz napowietrzające — do DN 100 i 10 bar.
Zawory regulujące ciśnienie pełnią w instalacji cztery funkcje: redukują ciśnienie za zaworem, kierują nadmiar przepływu w by-pass, zapewniają ciśnienie robocze przed zaworem oraz napowietrzają i odpowietrzają zbiorniki i instalacje.
Zastosowanie
Szeroko pojęte zawory regulujące ciśnienie znajdują ztosowane w instalacjach procesowych. Ich główną rolą jest obniżenie, ograniczenie lub utrzymanie stałego poziomu ciśnienia.
Zalety
Pozwalają zachować bezpieczeństwo ludzi, zmniejszają ryzyko awarii, pozwalają zachować stabilne działanie procesów technologicznych.
- Średnica nominalna
- DN 10 – DN 100
- Materiał korpusu
- PVC-U, PP, PVDF
- Materiał uszczelnienia
- EPDM, FKM (FPM), PTFE
- Maksymalne ciśnienie
- 10 bar
- Zakres temperatur
- -20°C do +100°C (w zależności od materiału)

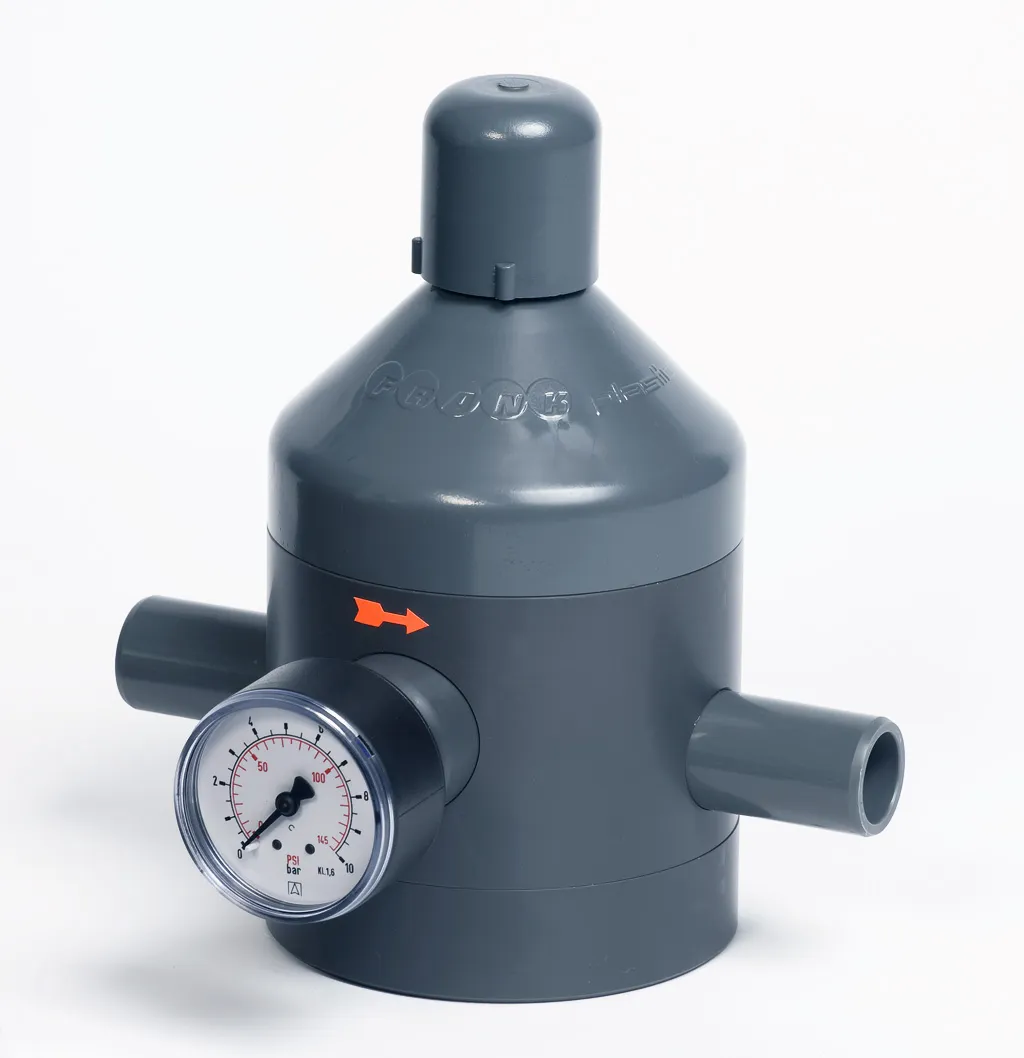

- Zawór redukcyjny typ V 82 (DN 65 – DN 100) i typ 182 (DN 10 – DN 50)
- Zawór upustowy typ V 85 (DN 65 – DN 100) i typ V 185 (DN 10 – DN 50)
- Zawór utrzymujący ciśnienie typ V 86 (DN 65 – DN 100) i typ V 186 (DN 10 – DN 50)
- Zawór odpowietrzająco-napowietrzający typ V 91 (DN 10 – DN 80)
- Zawór redukcyjny typ V-82 i typ 182
- Zawór upustowy typ V-85 i typ V-185
- Zawór utrzymujący ciśnienie typ V-86 i typ V-186
- Zawór redukcyjny typ V-782
- Zawór ograniczający ciśnienie typ V-786
- Zawór napowietrzający typ V-95
- Zawór odpowietrzająco-napowietrzający typ V-96
- Rodzaje przyłączy dla armatury do regulacji ciśnienia
Jakie funkcje pełnią zawory regulujące ciśnienie?
Cztery: redukują ciśnienie w instalacji za zaworem, kierują nadmiar przepływu w by-pass, zapewniają ciśnienie robocze przed zaworem oraz napowietrzają i odpowietrzają zbiorniki i instalacje.
Jak dobrać typ zaworu do funkcji?
Do redukcji ciśnienia służą typy V 82 i 182, do upustu nadmiaru V 85 i V 185, do utrzymania ciśnienia V 86 i V 186, a do napowietrzania i odpowietrzania — V 91 i V 95.
Z jakich materiałów wykonane są zawory?
Korpusy z PVC-U, PP lub PVDF, uszczelnienia z EPDM, FKM lub PTFE — dobór zależy od medium i temperatury pracy (do +100°C).
