PE-el

PE 100-el ESD to elektroprzewodząca odmiana polietylenu przeznaczona do budowy przemysłowych rurociągów, w których gromadzenie ładunków elektrostatycznych może stanowić zagrożenie dla procesu, personelu lub instalacji. Przewodność uzyskuje się przez dodanie sadzy przewodzącej do tworzywa, przy zachowaniu charakterystycznej dla poliolefin odporności chemicznej i możliwości trwałego łączenia przez zgrzewanie.

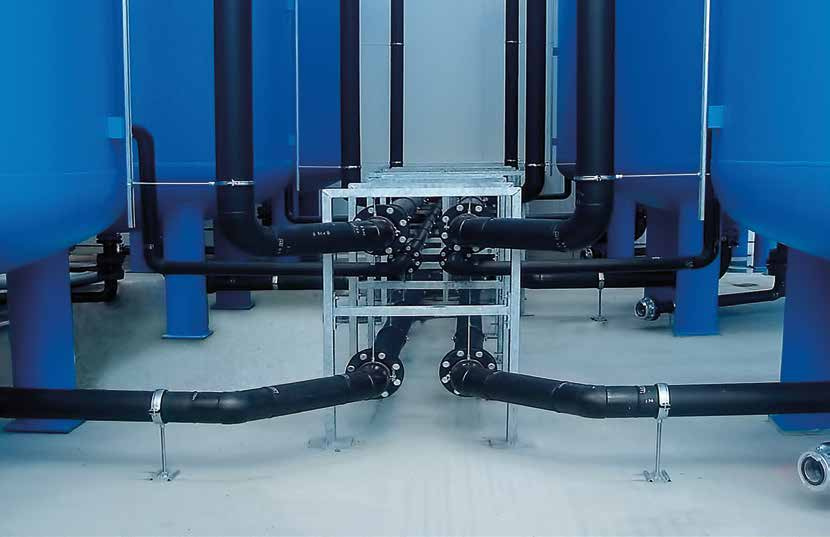

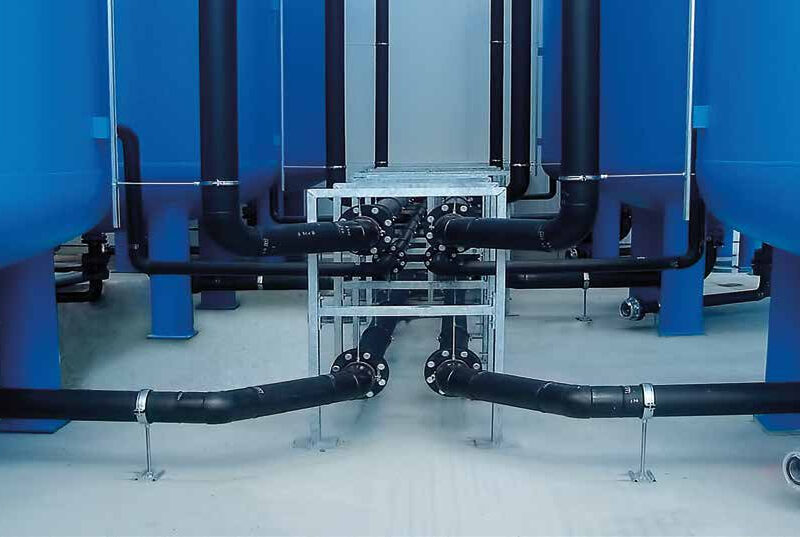

System AGRUCHEM obejmuje rury, kształtki i elementy kołnierzowe wykonane z PE 100-el. Materiał należy traktować jako część kompletnej koncepcji ESD: skuteczne odprowadzanie ładunków zależy również od ciągłości elektrycznej połączeń, prawidłowego uziemienia, sposobu podparcia oraz pomiarów odbiorczych.

Zastosowanie

Rury i kształtki PE 100-el stosuje się w przemyśle chemicznym i procesowym, w strefach sklasyfikowanych pod kątem zagrożenia wybuchem, w instalacjach transportujących media palne lub generujące ładunki oraz w systemach odciągu zanieczyszczonego powietrza. Materiał może być wykorzystywany również w aparaturze, zbiornikach i instalacjach, w których wymagane jest kontrolowane wyrównanie potencjałów.

Sam wybór tworzywa elektroprzewodzącego nie oznacza automatycznej zgodności całej instalacji z wymaganiami ATEX. Klasyfikację strefy, koncepcję uziemienia, dobór elementów i sposób kontroli powinien określić projektant odpowiedzialny za bezpieczeństwo wybuchowe.

Zalety

PE 100-el ESD łączy odporność na korozję i wiele mediów chemicznych z możliwością odprowadzania ładunków elektrostatycznych. Zgrzewane połączenia pozwalają budować jednorodny materiałowo rurociąg bez typowej korozji metali, a niski ciężar ułatwia prefabrykację i montaż.

Dodatek sadzy przewodzącej wpływa na właściwości mechaniczne materiału — katalog AGRU wskazuje zmniejszenie udarności i wytrzymałości na pełzanie względem standardowych poliolefin. Z tego powodu ciśnienie, temperatura, SDR, rozstaw podpór i warunki transportu należy dobierać na podstawie danych dla PE 100-el, a nie dla zwykłego PE 100.

Bezpieczny rurociąg elektroprzewodzący wymaga zachowania ciągłości elektrycznej na rurach, kształtkach, połączeniach kołnierzowych i elementach specjalnych. Instalacja powinna mieć zaprojektowane punkty uziemienia oraz procedurę pomiaru rezystancji przed uruchomieniem i podczas przeglądów. Elementy izolujące, uszczelki, podpory i armatura muszą zostać uwzględnione w analizie.

Przy temperaturach ścianki poniżej 0°C rury i prefabrykaty z PE 100-el wymagają szczególnej ostrożności podczas transportu i montażu. Należy unikać uderzeń, zginania i zarysowań.
